HotMap3D地学三维建模及分析系统

系统介绍

HotMap3D是采用先进的计算机技术和空间信息技术，自主研发的一套专业的面向地学领域建模及空间分析应用的三维GIS软件。系统具有强大的地学信息管理、便捷的自动和交互式模型构建、高效的空间分析、多样化的模型可视化表达和灵活的插件式功能扩展等优点，是新一代三维地学空间信息服务平台。
系统以服务专业人员的实际应用为研发理念，真正实现了“精细化建模，二三维平台无缝融合”，满足工程、地矿等领域对地质三维建模及分析的需求。

系统特点

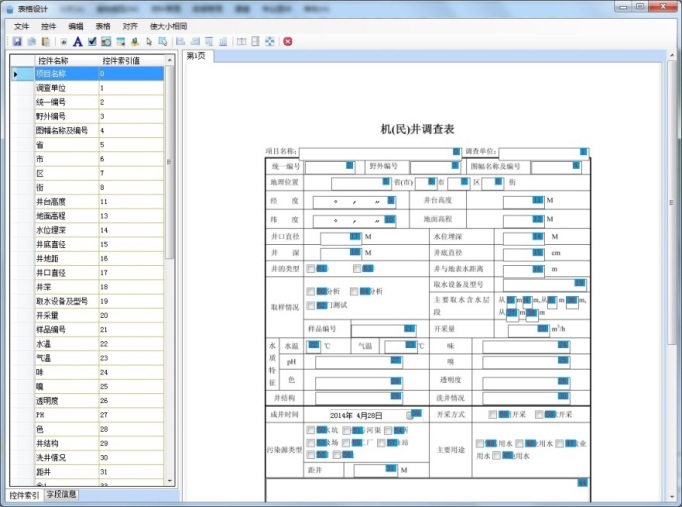

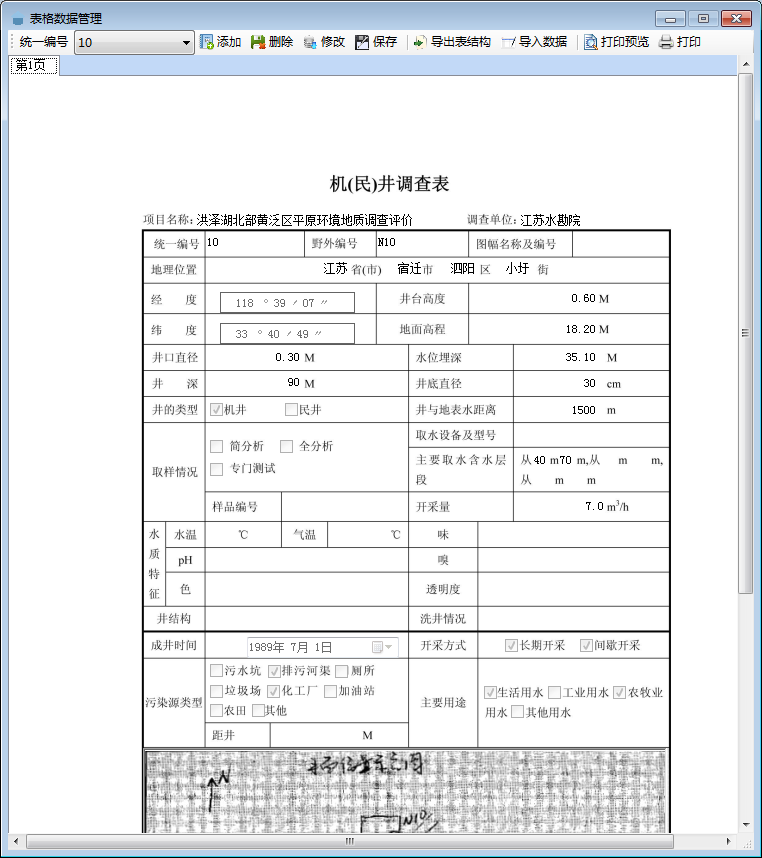

（1）野外调查资料管理：调查表管理提供表格样式设计、表格样式修改、表格数据管理等功能，能够灵活、快速的设计不同样式的表格和实时的对表格样式进行修改，并通过数据库对所有数据进行统一管理，包括数据的查询、添加、删除、修改和打印。

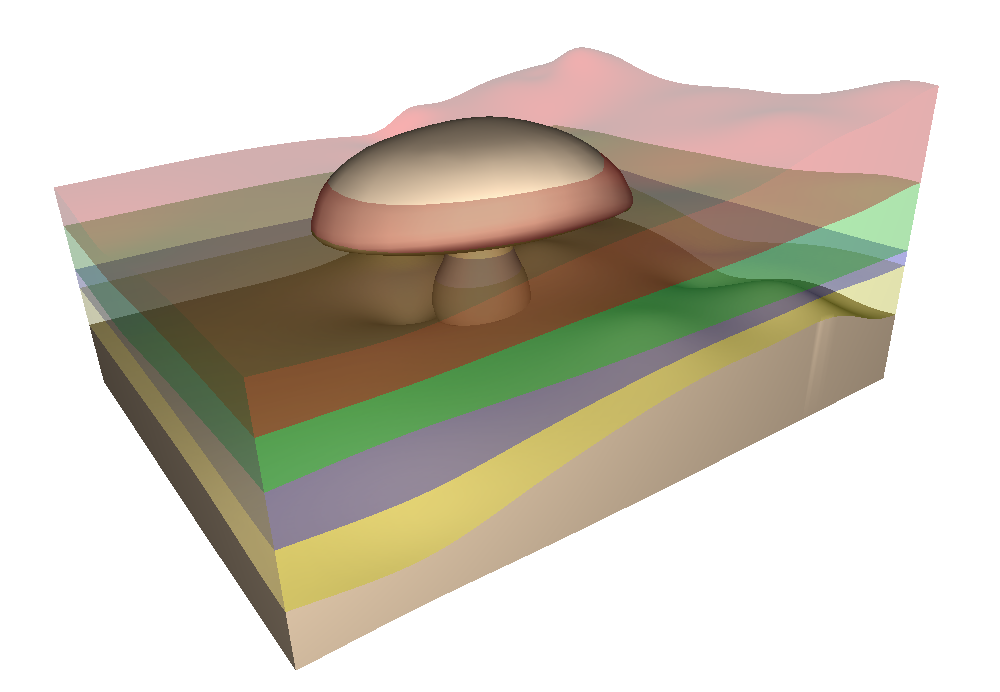

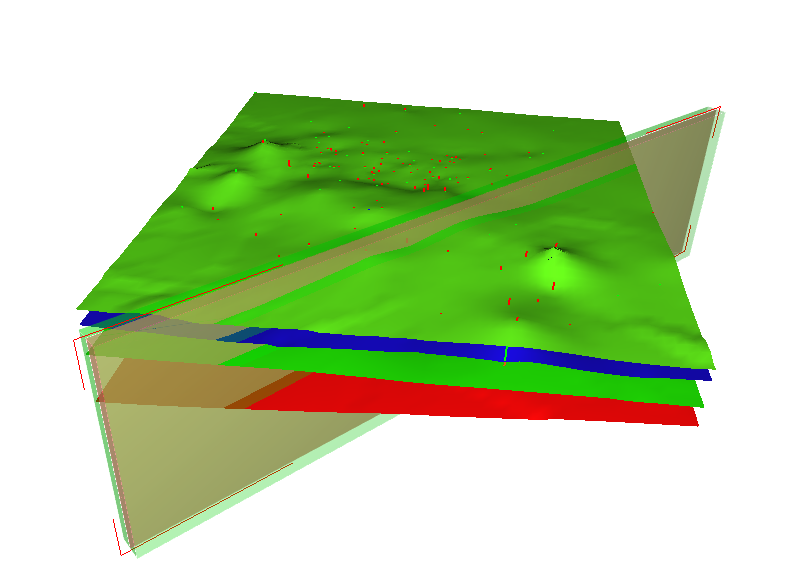

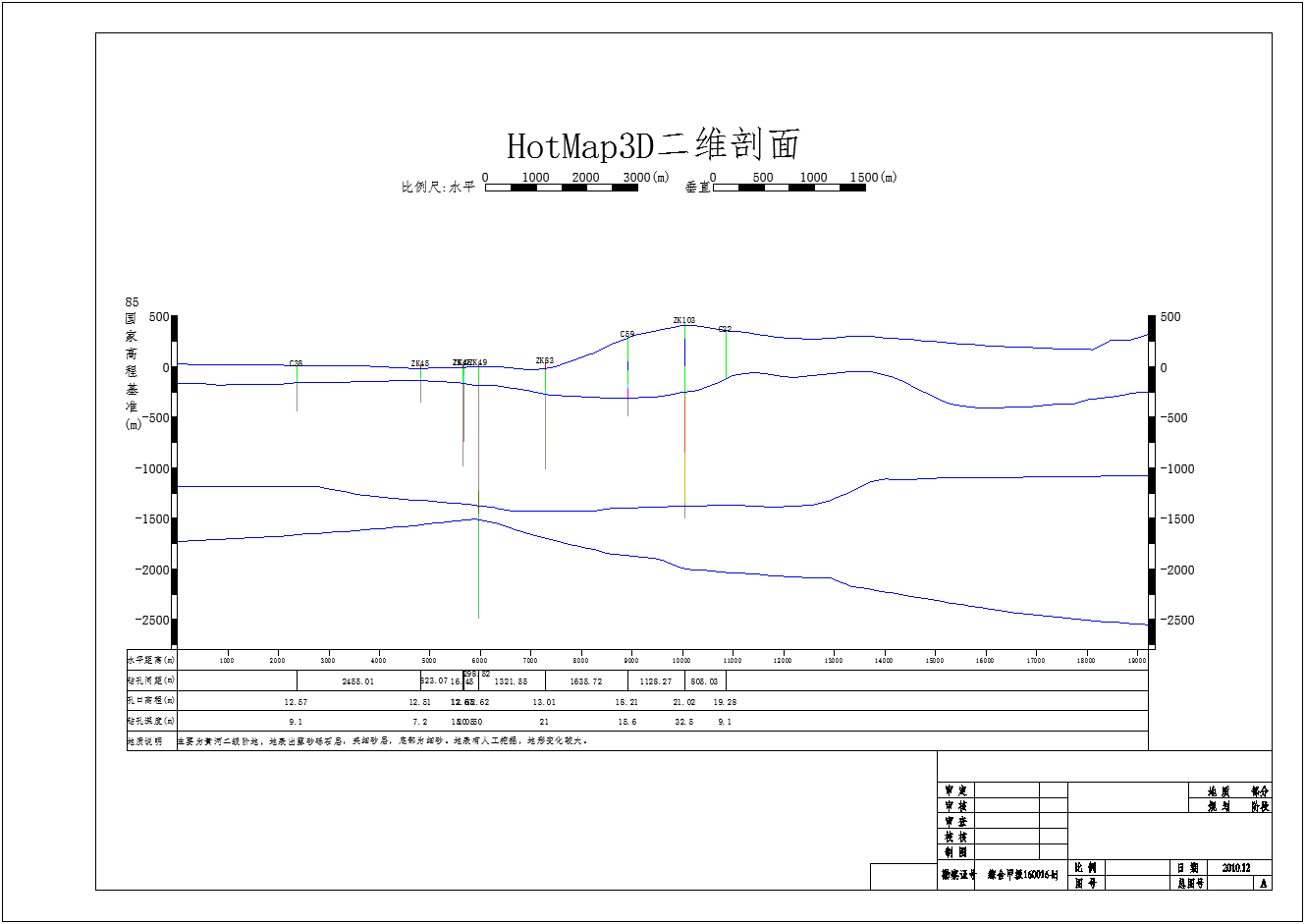

（2）三维可视化建模及剖面分析：系统支持真三维建模，地上地下一体化的可视化模型及任意剖面的分析。剖面分析包括竖直剖面分析、水平剖面分析和斜剖面分析，分析的结果可以是剖切体、剖切面、剖切线和二维分析剖面图。在三维空间中多幅剖面图之间存在着交错的关系，而在单幅二维剖面图中无法读取这些信息，这样就不利于用户对剖面图数据进行检查，三维剖面图的构建，首先要生成指定的空间平面，然后与实体对象之间进行体分解面的运算，获取指定平面上的实体属性。

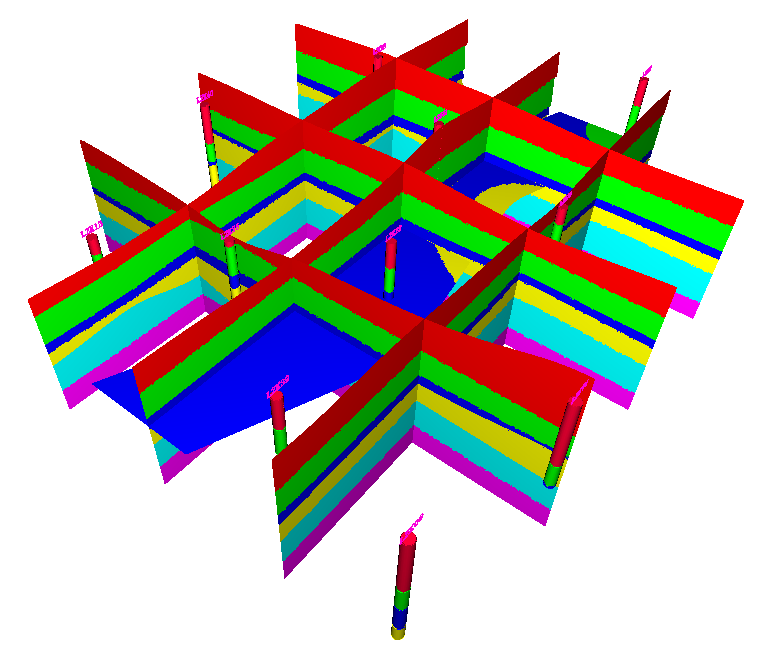

（3）钻孔模型可视化及属性图表联动查询：在三维系统中，可进行方便的图文联动查询，在打开属性查询功能后，点击钻孔模型即可查出对应钻孔的所有属性信息及柱状图、实验结果等数据。

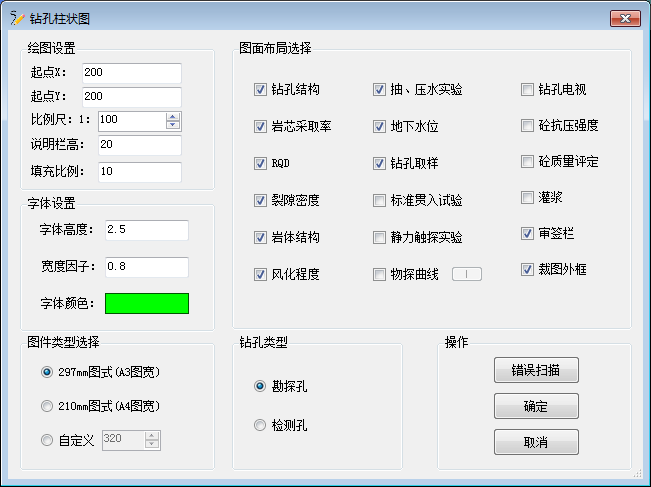

（4）钻孔柱状图自动生成：该模块基于 Visual C#语言采用 ActiveX 技术对 AutoCAD 进行二次开发，完成了柱状图的自动绘制，克服了传统手工绘制钻孔柱状图普遍存在的成图慢、效率低、难以满足实际生产的需要等缺点。在绘制柱状图时，通过调用岩性图例库，对柱状图进行填充处理，实现自动生成；在处理岩性描述文字时采用绘制缓冲线的算法，实现岩性描述文字与对应岩性符号层位自动，调整高度，避免了岩性描述文字过多而带来的层间互相重叠并使绘制出来的图形能够真正符合编写实际地质生产报告的需求。

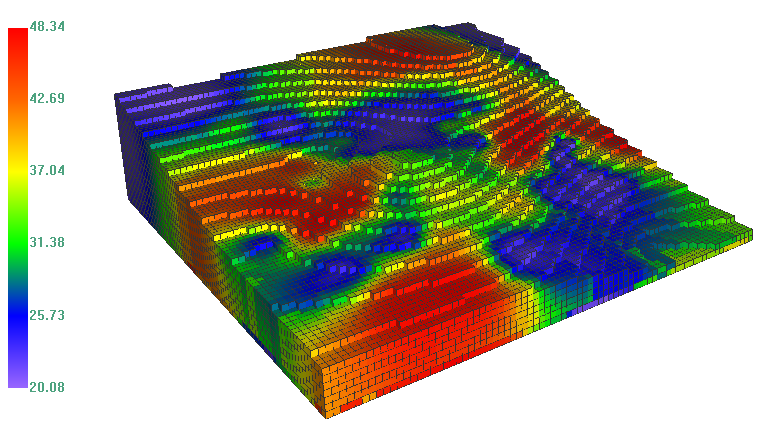

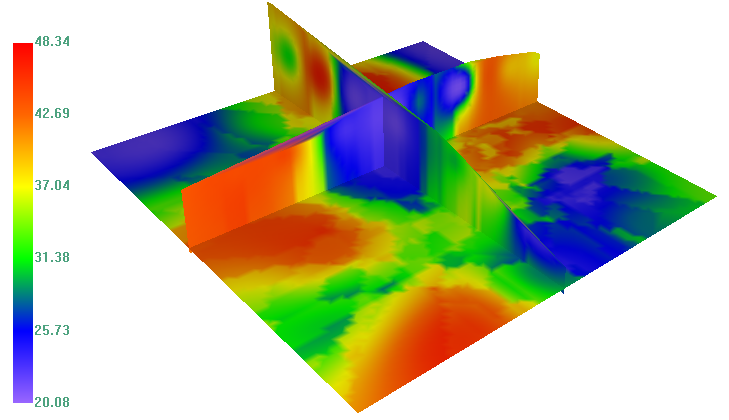

（5）地质统计分析：将地形实体离散化为体素单元，根据采样数据，通过指定插值算法对体素单元的属性进行插值，进而对整个区域进行剖面分析和结果统计。
