WSPS供水管网辅助设计系统

系统介绍

        WSPS是采用先进的计算机技术并结合丰富的村镇供水管网设计理论研发的一套可视化村镇供水管网设计系统。借助本系统，设计人员可以在可视化状态下快速的绘制、修改管网并赋予管网以属性信息；基于绘制的管网插入管网节点并构建拓扑关系；设置和修改管网计算参数并进行管网水力计算；根据管网水力计算的结果确定有关技术参数，得到最优设计方案；基于设计好的管网快速导出设计图，如管径计算图、水压计算图、平面布置图、纵断面图等。

系统特点

        （1）快速绘制管网：用户通过系统提供的dat数据导入功能导入测量点数据，基于测量点数据，利用系统的图形绘制、对象编辑等功能快速的绘制管网。

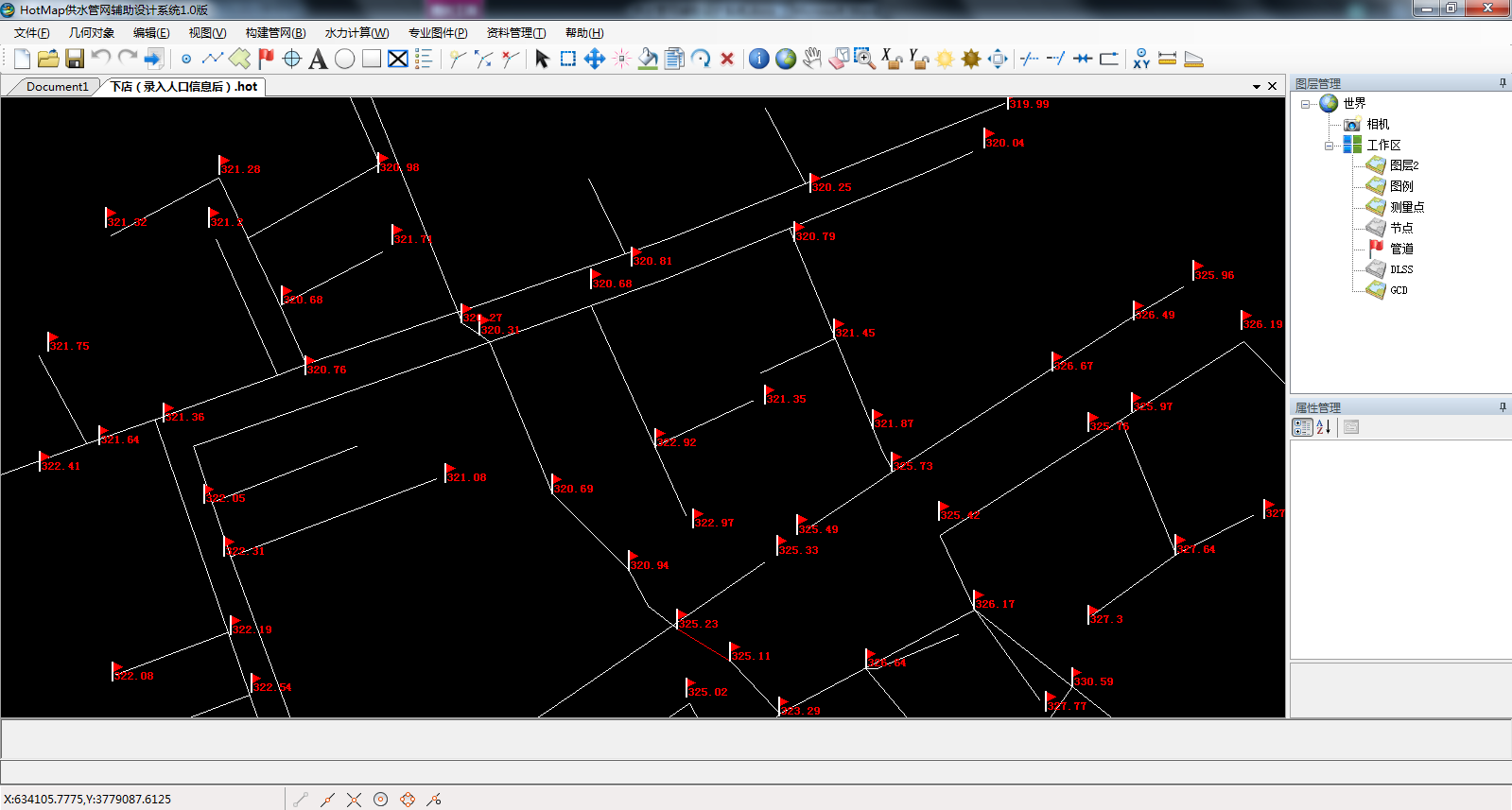

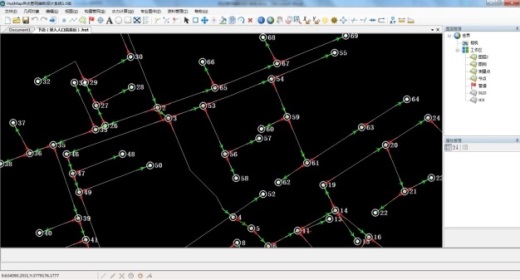

        （2）智能构建拓扑：管网之间的拓扑关系是指用管网节点标示管段之间的拓扑，用户通过系统的管网节点插入功能快速插入管网节点，并利用系统的拓扑构建及拓扑检查功能智能构建管网拓扑。

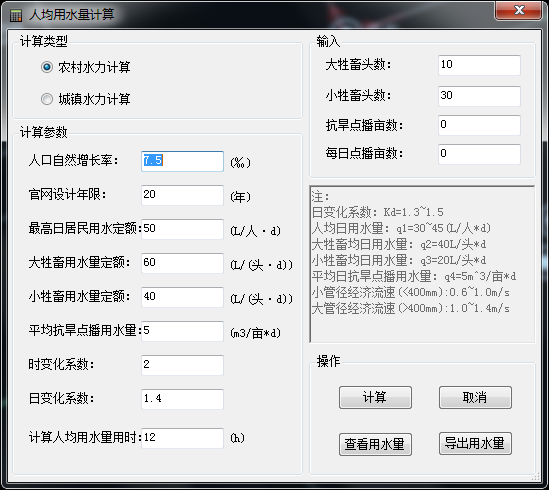

        （3）自动水力计算：用户只需设置计算参数，系统能够自动进行管网水力计算，如人均用水量计算、设计管径计算、水头损失计算等。

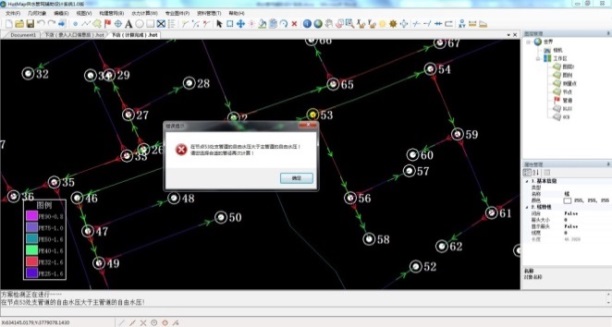

        （4）设计方案检测：通过方案检测功能检查设计方案的合理性，对设计方案进行调整得到最佳设计方案。

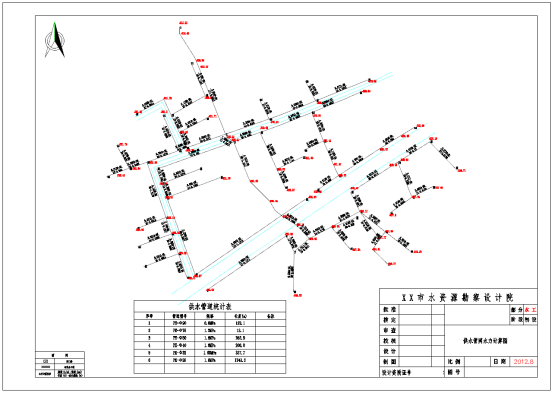

        （5）快速输出设计图：设计完成后，通过专业图件输出功能，输出供水管网对应的设计图。

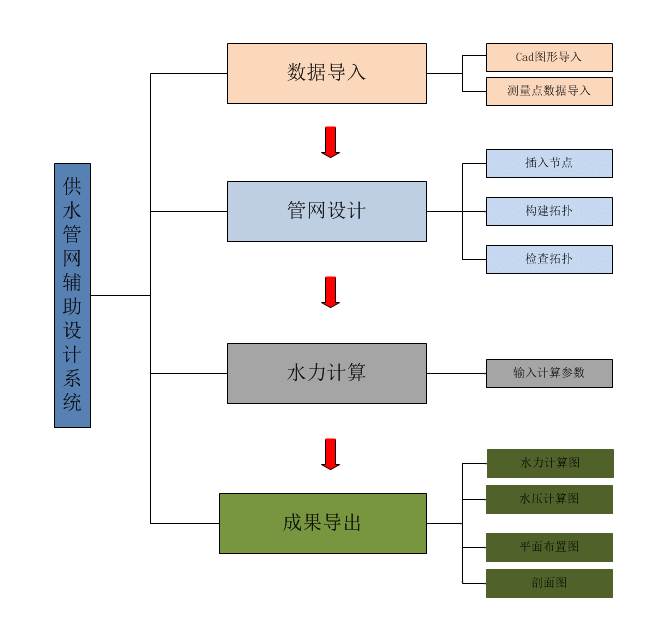

系统架构

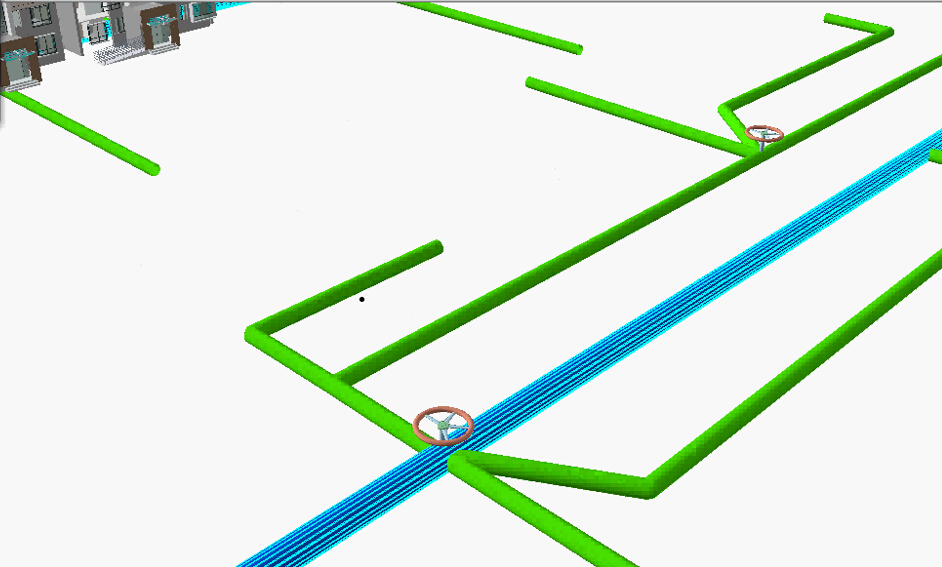

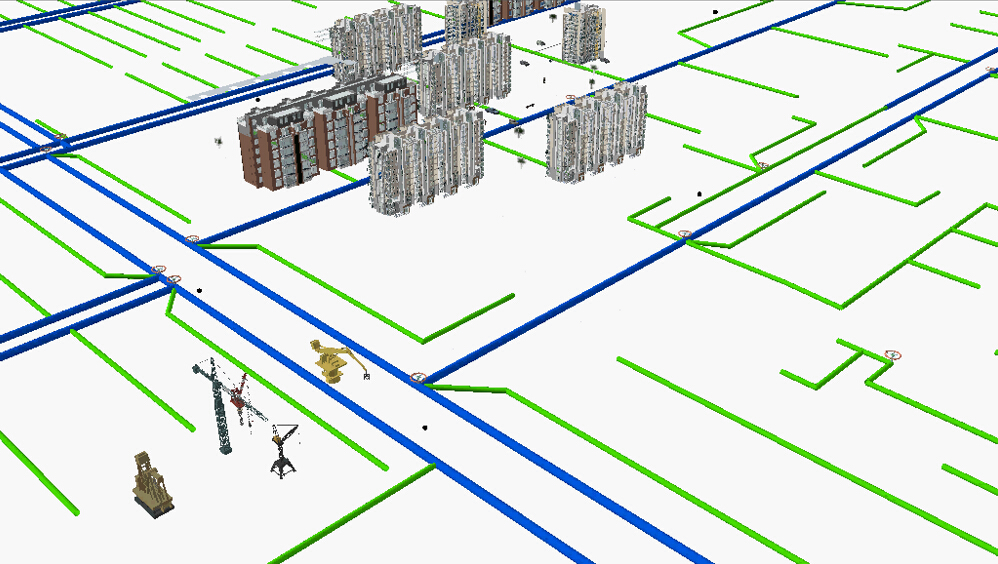

系统成果图
